RobustMQ 整体架构
概述
RobustMQ 是一个用 Rust 构建的下一代高性能多协议消息队列，专为云原生和 AI 原生环境设计。本文档全面介绍了 RobustMQ 的整体架构、设计原则和核心组件。
设计理念
RobustMQ 基于以下核心设计原则构建：
- AI 就绪：针对 AI 工作流优化，提供微秒级延迟
- 云原生：容器优先设计，支持 Kubernetes
- 多协议统一：单一平台支持 MQTT、Kafka 和 AMQP
- 计算存储分离：无状态计算层支持 Serverless
- 可插拔存储：灵活存储后端适应不同使用场景

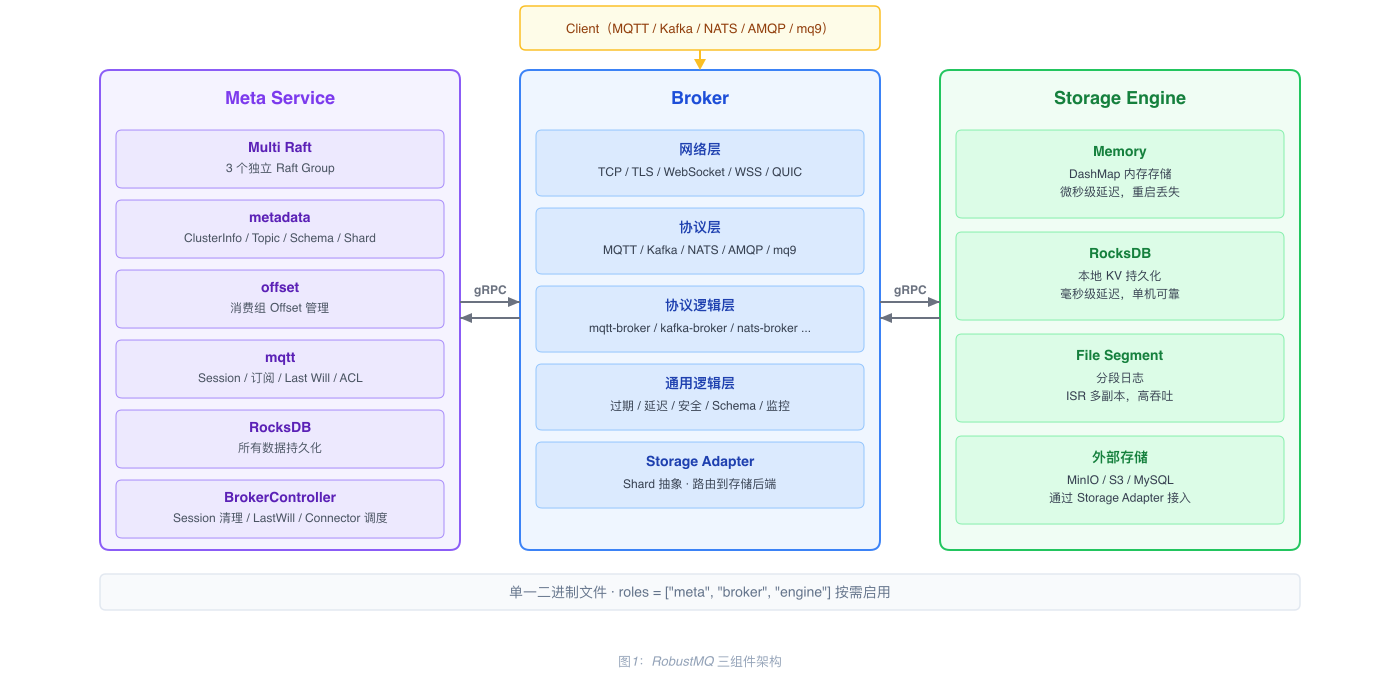

高层架构
RobustMQ 采用分布式分层架构，职责分离清晰：
1. 协议层（多协议计算层）
- MQTT Broker：处理 MQTT 3.x/4.x/5.x 协议
- Kafka Broker：提供 Kafka 兼容的流处理能力
- AMQP Broker：支持 AMQP 0.9.1/1.0 企业级消息传递
- 协议隔离：每个协议使用专用端口以获得最佳性能
2. Broker 服务器层
- 无状态设计：所有 broker 节点都是无状态的，支持水平扩展
- 负载均衡：客户端在 broker 节点间自动分布
- 协议转换：将不同协议转换为内部消息格式
- 连接管理：处理数百万并发连接
3. 元数据服务层（调度中心）
- Raft 共识：使用 Raft 算法进行高可用元数据管理
- 集群协调：节点发现、健康检查和故障转移
- 主题管理：主题路由、分区和负载均衡
- 控制器线程：协议特定的集群调度控制器
4. 存储适配层
- 抽象层：可插拔存储接口
- 协议转换：将内部消息转换为存储格式
- 批处理：针对高吞吐量场景优化
- 一致性保证：支持 WAL（预写日志）
5. 存储层
- 内存存储：为实时应用提供微秒级延迟
- SSD 存储：为高频访问提供毫秒级延迟
- 对象存储：为成本效益的长期存储提供秒级延迟
- 分布式存储：支持 S3、HDFS 和其他分布式后端
核心组件
Broker 服务器 (src/broker-server/)
协调所有协议 broker 并提供统一服务管理的主入口点。
主要职责：
- 服务协调和生命周期管理
- 内部通信的 gRPC 服务接口
- 集群服务管理和健康监控
- 性能指标收集和报告
核心文件：
cluster_service.rs：集群服务管理grpc.rs：gRPC 服务接口common.rs：共享工具和配置
元数据服务 (src/meta-service/)
负责集群协调和元数据存储的元数据管理中心。
主要职责：
- 使用 Raft 共识进行集群元数据存储
- 节点管理和健康监控
- 故障检测和自动恢复
- 主题路由和负载均衡决策
核心模块：
core/：核心缓存和控制器逻辑raft/：Raft 共识算法实现storage/：元数据存储引擎controller/：协议特定控制器
日志服务器 (src/journal-server/)
负责消息持久化和检索的持久化存储层。
主要职责：
- 消息持久化和索引
- 存储引擎抽象
- 数据复制和一致性
- 针对不同访问模式的性能优化
核心特性：
- WAL（预写日志）保证一致性
- 可插拔存储后端
- 高效索引和查询
- 数据压缩和优化
协议 Broker
MQTT Broker (src/mqtt-broker/)
- 协议支持：MQTT 3.1.1、3.1 和 5.0
- 传输：TCP (1883)、SSL/TLS (1884)、WebSocket (8083)、WebSocket SSL (8084)
- 特性：QoS 级别、保留消息、遗嘱消息、共享订阅
- 性能：百万级并发连接
Kafka Broker (src/kafka-broker/)
- 协议支持：Kafka 2.8+ 兼容
- 传输：TCP (9092)
- 特性：主题分区、消费者组、偏移量管理
- 使用场景：大数据流处理、AI 训练管道
AMQP Broker (src/amqp-broker/)
- 协议支持：AMQP 0.9.1 和 1.0
- 传输：TCP (5672)
- 特性：交换机、队列、路由、确认机制
- 使用场景：企业集成、微服务通信
存储适配器 (src/storage-adapter/)
为不同存储后端提供统一接口。
支持的存储类型：
- 内存：内存存储提供超低延迟
- 本地文件：基于文件的存储，适用于开发和小规模部署
- RocksDB：嵌入式键值存储，高性能
- S3：对象存储，适用于云部署
- HDFS：分布式文件系统，适用于大数据场景
通用组件
网络服务器 (src/common/network-server/)
- 连接管理：高效的连接池和管理
- 协议解析：高性能协议解析
- 安全：TLS/SSL 支持和身份验证
- 监控：连接指标和健康检查
指标 (src/common/metrics/)
- Prometheus 集成：全面的指标收集
- 自定义指标：应用特定的性能指标
- 实时监控：实时性能仪表板
- 告警：可配置的告警规则
安全 (src/common/security/)
- 身份验证：多种身份验证机制
- 授权：基于角色的访问控制
- 加密：端到端加密支持
- 审计日志：安全事件日志

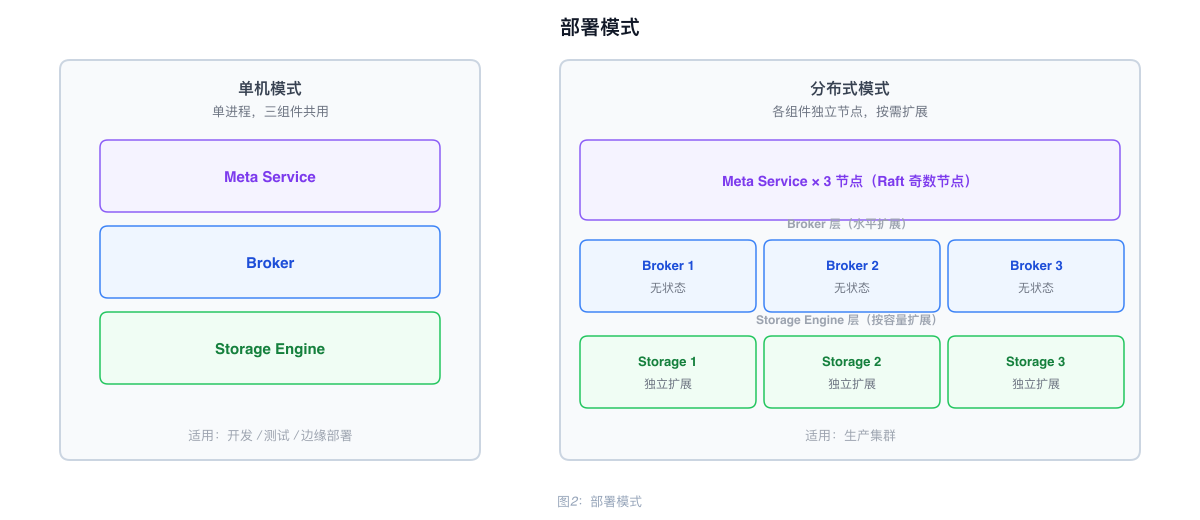

部署架构
一体化部署
- 使用场景：开发、测试和小规模生产
- 组件：所有服务在单个进程中
- 优势：部署和管理简单
- 限制：单点故障，扩展性有限
微服务部署
- 使用场景：需要高可用性的生产环境
- 组件：独立服务，专用资源
- 优势：高可用性、独立扩展、故障隔离
- 复杂性：部署和管理更复杂
云原生部署
- 使用场景：Kubernetes 环境
- 组件：容器化服务，K8s Operator
- 优势：自动扩展、服务发现、滚动更新
- 特性：Helm 图表、CRD、监控集成
数据流架构
消息发布流程
- 客户端连接：客户端连接到相应的 broker（MQTT/Kafka/AMQP）
- 协议解析：Broker 解析协议特定的消息格式
- 消息验证：验证消息格式和权限
- 主题解析：元数据服务解析主题路由信息
- 存储写入：日志服务器将消息持久化到存储
- 确认：向客户端发送确认
消息消费流程
- 订阅：客户端订阅主题/分区
- 负载均衡：元数据服务在 broker 间分布订阅
- 消息检索：日志服务器从存储检索消息
- 协议转换：将内部格式转换为客户端协议
- 消息投递：向订阅客户端投递消息
- 确认：处理客户端确认和偏移量管理
性能特征
延迟
- 内存存储：微秒级延迟
- SSD 存储：毫秒级延迟
- 对象存储：秒级延迟
吞吐量
- 并发连接：百万级支持
- 消息速率：高吞吐量消息处理
- 带宽：针对高带宽场景优化
可扩展性
- 水平扩展：添加节点增加容量
- 自动扩展：基于 Kubernetes 的自动扩展
- 负载分布：自动负载均衡
安全架构
身份验证
- 用户名/密码：传统身份验证
- 基于证书：X.509 证书身份验证
- OAuth 2.0：现代身份验证协议
- LDAP/AD：企业目录集成
授权
- 主题级别：细粒度主题访问控制
- 操作级别：读/写权限控制
- 基于资源：特定资源权限
- 基于时间：临时访问授权
加密
- 传输加密：TLS/SSL 传输中数据加密
- 存储加密：静态数据加密
- 端到端：应用级加密
- 密钥管理：安全密钥轮换和管理
监控和可观测性
指标
- 系统指标：CPU、内存、磁盘、网络使用率
- 应用指标：消息速率、延迟、错误率
- 业务指标：主题使用、客户端连接
- 自定义指标：应用特定指标
日志
- 结构化日志：JSON 格式日志
- 日志级别：可配置日志级别
- 日志聚合：集中式日志收集
- 日志分析：实时日志分析
追踪
- 分布式追踪：端到端请求追踪
- 性能分析：延迟分解分析
- 依赖映射：服务依赖可视化
- 错误跟踪：错误传播跟踪
开发和运维
开发
- Rust 生态：利用 Rust 的性能和安全性
- 异步运行时：基于 Tokio 的异步编程
- 测试：全面的单元和集成测试
- 文档：广泛的 API 和用户文档
运维
- Docker 支持：容器化部署
- Kubernetes：原生 K8s 支持和 Operator
- 监控：Prometheus 和 Grafana 集成
- 备份/恢复：数据备份和恢复程序
未来路线图
短期（2025）
- MQTT 生产就绪：完整的 MQTT 5.0 支持
- 性能优化：进一步降低延迟
- 云集成：增强云提供商集成
中期（2026）
- Kafka 增强：完整的 Kafka 兼容性
- AI 管道支持：优化的 AI 训练数据管道
- 高级特性：模式注册表、消息转换
长期
- Apache 基金会：成为 Apache 顶级项目的目标
- 生态增长：丰富的工具和集成生态系统
- 全球采用：全球企业采用
结论
RobustMQ 代表了新一代消息队列系统，从零开始为现代云原生和 AI 原生应用设计。其分层架构、多协议支持和可插拔存储使其适用于广泛的使用场景，从 IoT 设备到大规模 AI 训练管道。
计算和存储的分离，结合 Rust 的性能特征，使 RobustMQ 能够提供微秒级延迟，同时保持高可用性和可扩展性。这使其成为需要实时性能和可靠消息投递的应用的理想选择。
本文档提供了 RobustMQ 架构的全面概述。有关特定组件的更详细信息，请参考各个组件的文档。
