RobustMQ 代码结构说明
概述
RobustMQ 是一个用 Rust 构建的高性能、多协议消息队列系统。本文档详细介绍了项目的代码组织结构，帮助开发者快速理解和参与项目开发。

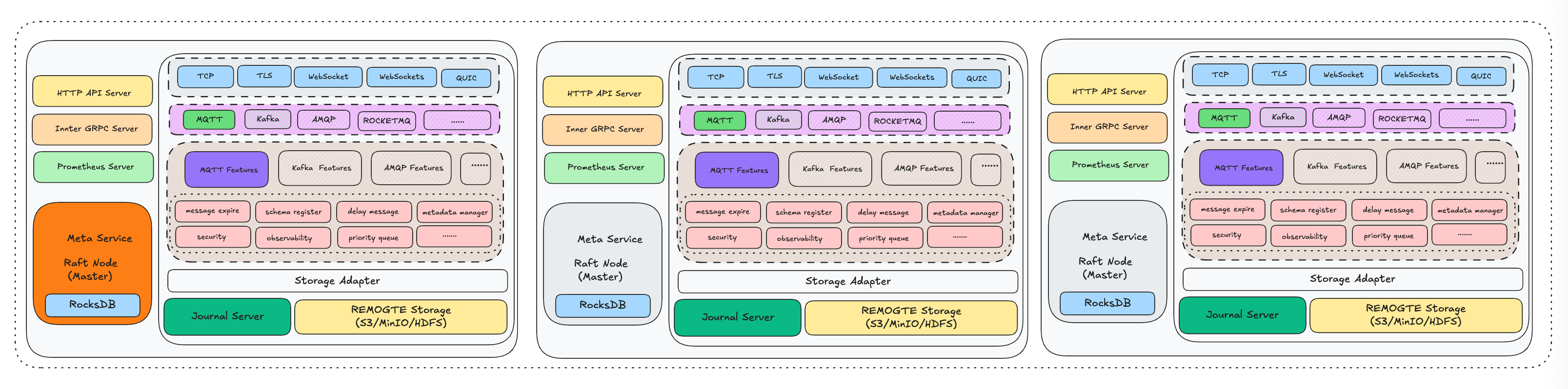

项目架构
RobustMQ 采用分布式分层架构，主要由以下四个层次组成：
- 元数据和调度层 (Meta Service)：负责集群元数据存储和调度
- 协议适配层 (Multi-protocol Computing Layer)：支持多种消息协议的适配
- 存储适配层 (Storage Adapter Layer)：提供可插拔的存储抽象
- 存储层 (Storage Layer)：具体的存储引擎实现
源码目录结构
根目录结构
robustmq/
├── src/ # 源代码目录
├── docs/ # 项目文档
├── config/ # 配置文件模板
├── docker/ # Docker 相关文件
├── example/ # 示例和测试脚本
├── scripts/ # 构建和部署脚本
├── tests/ # 集成测试
├── Cargo.toml # Rust 工作空间配置
└── README.md # 项目说明核心模块详解
1. 服务器组件 (Server Components)
src/broker-server/
功能：主要的 Broker 服务器实现
- 职责：协调各个协议 Broker，提供统一的服务入口
- 核心文件：
cluster_service.rs- 集群服务管理grpc.rs- gRPC 服务接口metrics.rs- 性能指标收集
src/meta-service/
功能：元数据服务 (Meta Service)
- 职责：集群元数据存储、节点管理、故障恢复
- 核心模块：
core/- 核心缓存和控制器raft/- Raft 共识算法实现storage/- 元数据存储引擎controller/- 各协议控制器
src/journal-server/
功能：日志存储服务器
- 职责：消息持久化存储、索引管理
- 核心模块：
segment/- 存储段管理index/- 索引管理core/- 核心存储逻辑
2. 协议实现 (Protocol Brokers)
src/mqtt-broker/
功能：MQTT 协议实现
- 职责：支持 MQTT 3.x/4.x/5.x 协议
- 核心模块：
handler/- MQTT 消息处理器subscribe/- 订阅管理security/- 认证和授权bridge/- 消息桥接功能observability/- 可观测性支持
src/kafka-broker/
功能：Kafka 协议实现
- 职责：兼容 Kafka 协议的消息处理
- 状态：开发中
src/amqp-broker/
功能：AMQP 协议实现
- 职责：支持 AMQP 协议
- 状态：开发中
3. 管理和工具 (Management & Tools)
src/admin-server/
功能：Web 管理控制台后端
- 职责：提供 HTTP API 用于集群管理
- 核心模块：
mqtt/- MQTT 相关管理接口cluster/- 集群管理接口server.rs- HTTP 服务器实现
src/cli-command/
功能：命令行工具
- 职责：提供集群管理和运维命令
- 支持的命令：
- MQTT 管理命令
- 集群管理命令
- Journal 管理命令
src/cli-bench/
功能：性能测试工具
- 职责：提供各种性能测试场景
- 测试类型：
- MQTT 发布/订阅测试
- KV 存储测试
- Raft 一致性测试
4. 核心库和工具 (Core Libraries)
src/common/
功能：通用组件库
- base/ - 基础工具和类型定义
- config/ - 配置管理
- metadata-struct/ - 元数据结构定义
- network-server/ - 网络服务器框架
- rocksdb-engine/ - RocksDB 存储引擎封装
- metrics/ - 指标收集框架
- security/ - 安全相关组件
src/protocol/
功能：协议定义和编解码
- 职责：定义各种协议的数据结构和编解码逻辑
- 支持协议：
- MQTT (3.x/4.x/5.x)
- Kafka
- AMQP
- RobustMQ 内部协议
src/storage-adapter/
功能：存储适配器
- 职责：提供统一的存储接口，支持多种存储后端
- 支持的存储：
- 内存存储
- RocksDB
- MySQL
- S3
- Journal Server
5. 专用功能模块 (Specialized Modules)
src/delay-message/
功能：延迟消息处理
- 职责：实现消息延迟投递功能
src/schema-register/
功能：消息模式注册
- 职责：消息格式验证和模式管理
- 支持格式：JSON、Avro、Protobuf
src/message-expire/
功能：消息过期处理
- 职责：清理过期消息
src/grpc-clients/
功能：gRPC 客户端库
- 职责：提供各种 gRPC 服务的客户端实现
- 连接池管理：优化连接复用
src/journal-client/
功能：Journal 客户端
- 职责：提供 Journal Server 的客户端接口
模块依赖关系
依赖层次
应用层: broker-server, admin-server, cli-*
↓
协议层: mqtt-broker, kafka-broker, amqp-broker
↓
服务层: meta-service, journal-server
↓
适配层: storage-adapter, grpc-clients
↓
基础层: common/*, protocol核心依赖关系
- broker-server 依赖所有协议 broker
- 协议 broker 依赖 meta-service 和 storage-adapter
- meta-service 使用 Raft 算法进行一致性保证
- storage-adapter 提供统一的存储抽象
- common 模块被所有其他模块依赖
配置和部署
配置文件结构
config/
├── server.toml # 主配置文件
├── server.toml.template # 配置模板
├── server-tracing.toml # 链路追踪配置
├── version.ini # 版本信息
└── certs/ # TLS 证书构建产物
target/
├── debug/ # 调试版本
├── release/ # 发布版本
└── bin/ # 可执行文件
├── robust-server # 主服务器
├── robust-ctl # 命令行工具
└── robust-bench # 性能测试工具开发指南
添加新协议支持
- 在
src/下创建新的协议目录 (如new-protocol-broker/) - 在
src/protocol/中定义协议结构 - 实现协议的编解码逻辑
- 在
src/broker-server/中集成新协议 - 添加相应的测试和文档
扩展存储后端
- 在
src/storage-adapter/中实现新的存储适配器 - 实现
StorageAdaptertrait - 在配置文件中添加新存储类型的配置选项
- 添加集成测试
添加管理功能
- 在
src/admin-server/中添加新的 HTTP 接口 - 在
src/cli-command/中添加对应的命令行命令 - 更新相关文档
测试结构
单元测试
每个模块都包含 tests/ 目录，用于模块级别的单元测试。
集成测试
tests/ 目录包含端到端的集成测试：
- 集群功能测试
- 协议兼容性测试
- 性能测试
性能测试
使用 src/cli-bench/ 工具进行性能测试和基准测试。
监控和可观测性
指标收集
src/common/metrics/- 指标收集框架- Prometheus 指标导出
- 自定义指标支持
链路追踪
- OpenTelemetry 集成
- 分布式链路追踪
- 性能分析支持
日志管理
- 结构化日志
- 多级别日志输出
- 日志轮转支持
总结
RobustMQ 采用模块化设计，各组件职责清晰，便于开发和维护。通过理解这个代码结构，开发者可以：
- 快速定位相关功能代码
- 了解模块间的依赖关系
- 按照既定模式添加新功能
- 进行有效的问题排查和性能优化
建议新贡献者从 src/common/ 和 src/protocol/ 开始了解，然后深入特定的协议实现。
